TELESCOPIC VENT STACK
당사에서 개발한 텔레스코픽 방산탑은 기존 방산탑과는 달리 현재
직면한 다양한 문제점을 개선할 수 있는 가장 혁신적인 제품입니다.
또한 텔레스코픽 방산탑은 경제적,환경적으로 우수하며 그 외 다양한
시너지효과를 볼 수 있습니다
기능요약

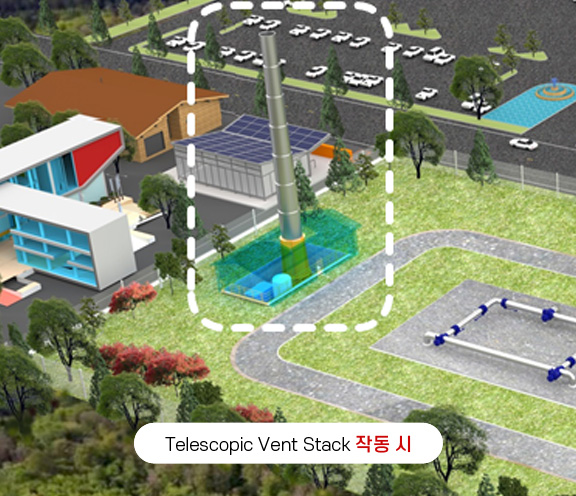

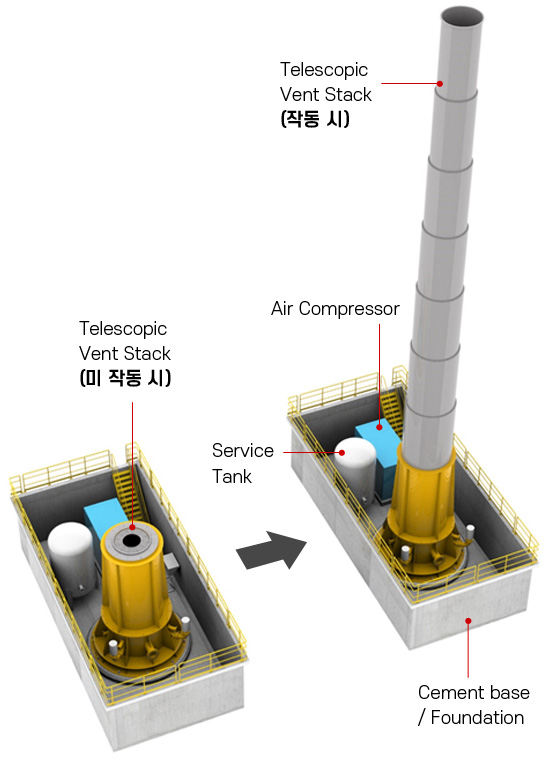

- 방산 시에만 상승하여 가스분출 후 하강

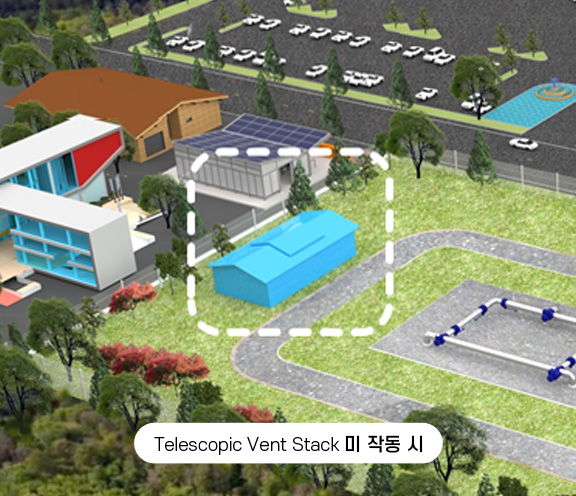

- 외관저해요소 없음 (분출대기 시 지상으로 2.8m)
- 공기압으로 제어 됨으로 신속한 상승 및 하강
- 소음기 내부 부착 형으로 소음 문제 해결
- 신속한 설치 및 이설이 가능 / 유지보수비 절감
- 고공작업이 불필요하여 작업자 안전확보
- 분출 시에만 작동하여 민원문제 탄력적 대응가능
| 제품사양 및 특징 | ||
|---|---|---|
| 품명 | Telescopic Vent Stack (신축형 방산탑) |
|
| 중량 | 55.3 ton | |
| Service Fluid | Natural gas (LNG) | |
| Max flow rate | 1,404,000 Nm3/hr | |
| Design temp | -29 ~ +38℃ | |
| Stack volume | 38㎥ (공압) | |
| Vent Design pressure | Inlet nozzle | 6.94mpa |
| Out nozzle | 0 mpa | |
| Design power (운용 전원) |
Air=7bar | 185ton |
| Air=1bar | 40ton | |
| Stack speed(max) | Air=7bar | 1.4분 |
| Stack speed(min) | Air=1bar | 4.3분 |
| Silence (소음기) |
주 배관용(Db) | 50 |
| 소내용(Db) | 20 | |
| INLET | 14˝ ANSI CLASS 600 | WN,RTJ(P50,70) |
| AIR INLET | 6˝ ANSI CLASS 150 | WN.RF |
| AIR OUTLET | 6˝ ANSI CLASS 150 | WN.RF |
| DRAIN | 2˝ ANSI CLASS 150 | WN.RF |

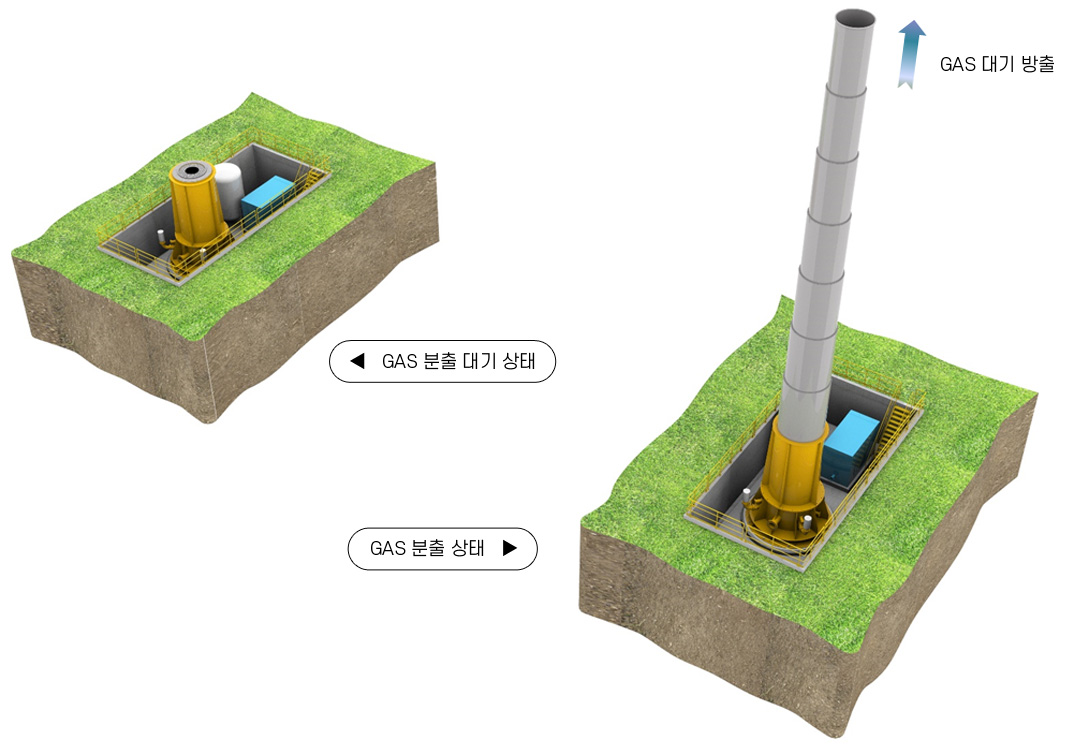

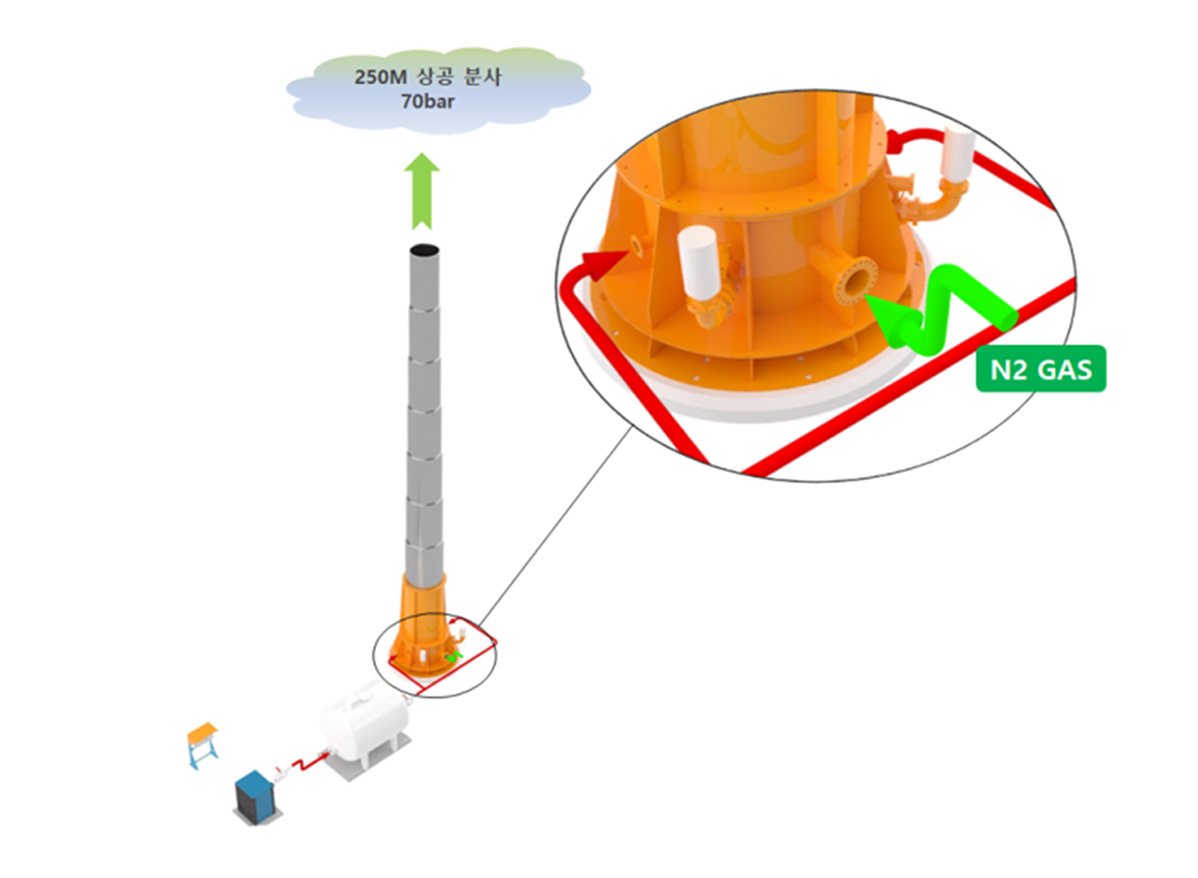

GAS 분출 시

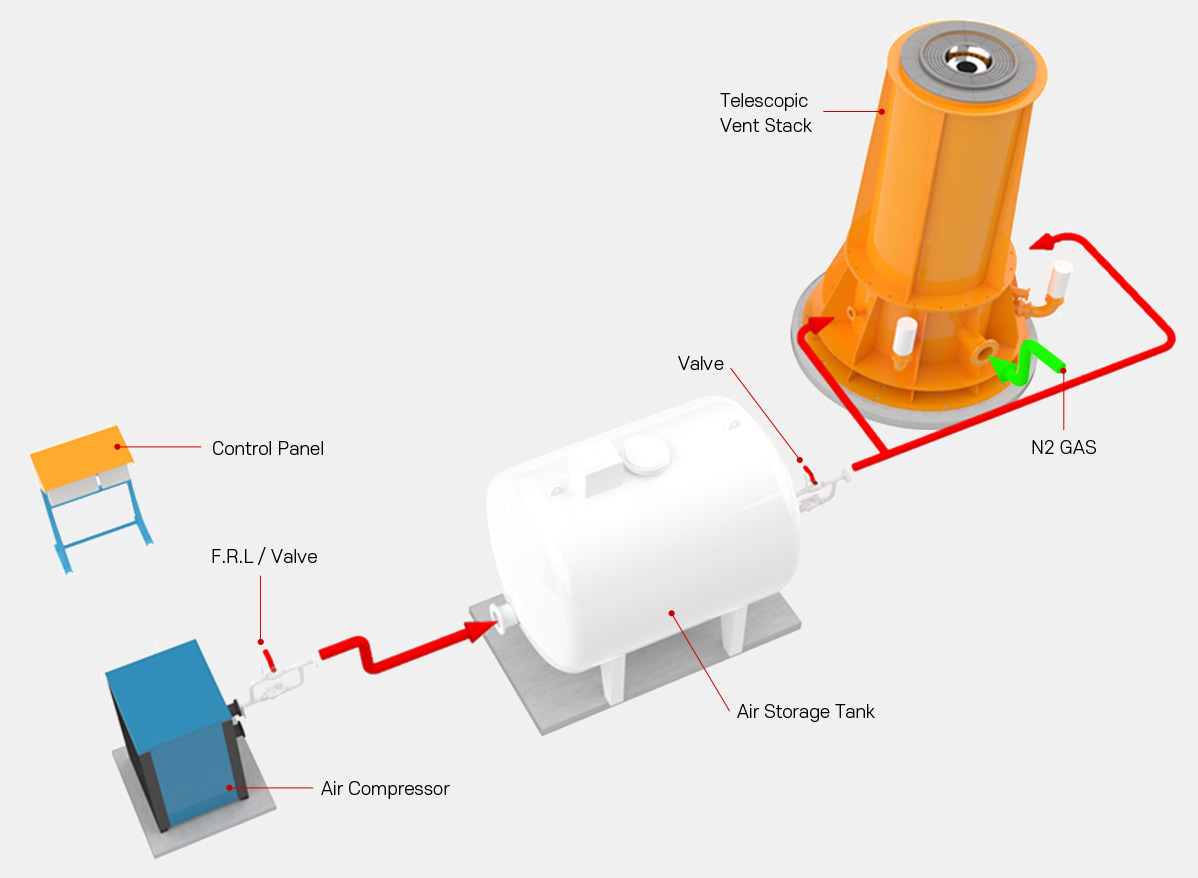

Product Work Flow
